DRX9000

Система безоперационного лечения межпозвонковых грыж и других заболеваний пояснично-крестцового отдела. Воздействует только на тот сегмент, который вызывает боль.

О системе

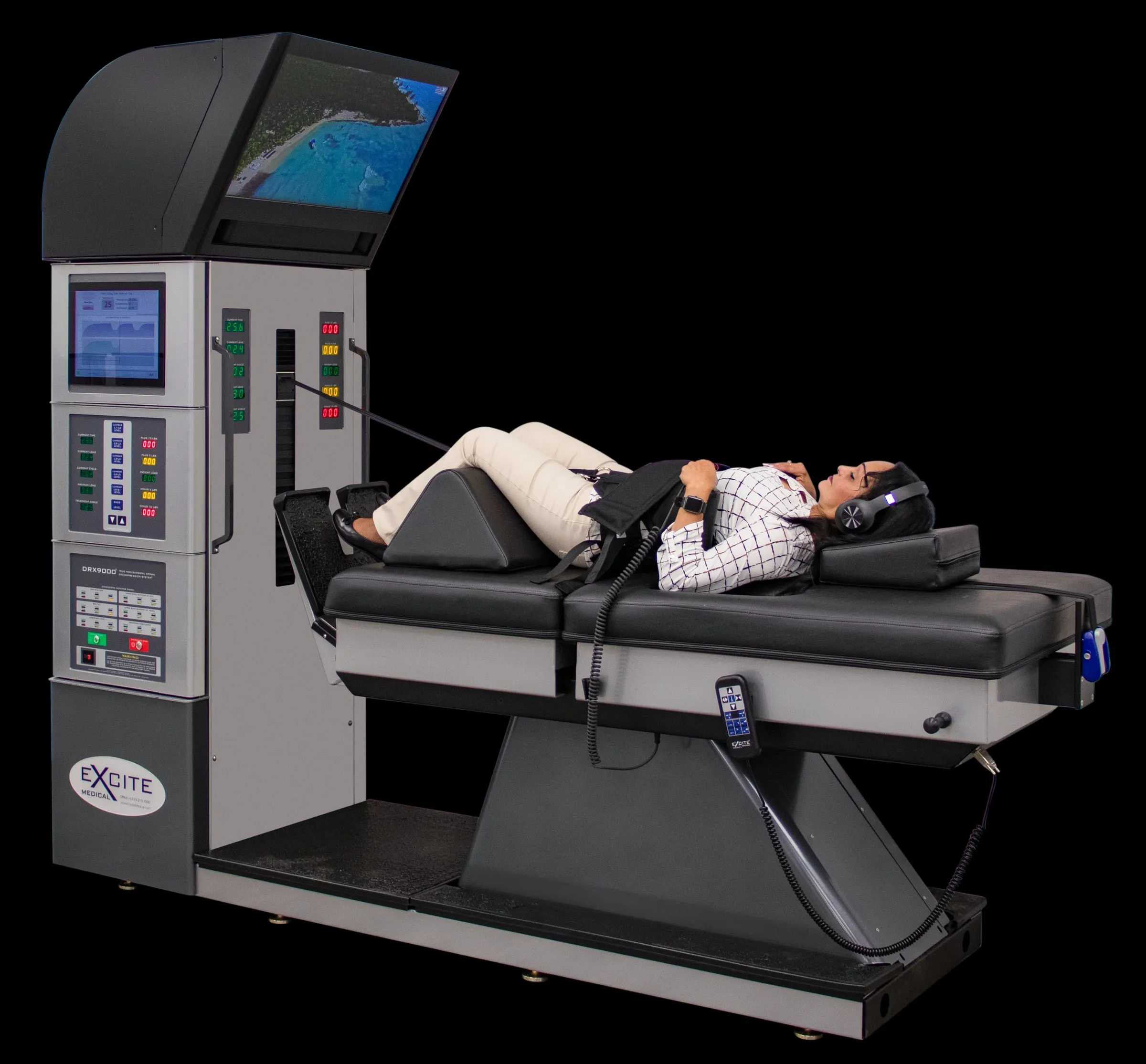

Флагман линейки DRX™

DRX9000 — аппарат для декомпрессии проблемного сегмента пояснично-крестцового отдела позвоночника. В отличие от тракционных машин воздействие идёт не на весь позвоночник, а только на один сегмент, от L1-L2 до L5-S1, именно тот, который является причиной болевого синдрома.

В DRX9000 устранён ещё один недостаток тракционных машин — эффект мышечной памяти, когда после механического вытяжения мышцы возвращают все элементы позвоночника в исходное положение и сводят терапевтический эффект к нулю.

Система использует современную технологию, которая постепенным направленным воздействием устраняет ущемление нервов. В ходе процедур увеличивается межпозвонковое пространство, сокращается размер грыжи, усиливаются внешние связки и мышцы, повышаются гидрофильность и масса диска, что ведёт к его восстановлению.

Для пациентов с болями в пояснице и ишиасом
Сервопривод с замкнутым контуром обратной связи
Логарифмическая кривая нарастания силы
Шесть предустановленных углов тяги
Допущен FDA (510(k), K060735)

Ключевые особенности

Всё для точного лечения и комфорта пациента

Блок декомпрессии с сервоприводом
Запатентованное электромеханическое устройство с собственным микропроцессором. Компьютер ведёт тягу по заданному профилю, тензодатчики непрерывно измеряют фактическую силу.
Селектор поясничного уровня
Шесть предустановок угла: L5 — 10°, L4 — 15°, L3 — 20°, L2 — 23°, L1 — 25° и 0°, плюс ручная подстройка. Угол выбирается по данным МРТ.
Разъёмный стол
Мягкий кожаный стол из двух секций с моторизованным переходом из вертикали в горизонталь. Плавающая нижняя секция снижает трение и даёт сегментам декомпрессироваться в своём темпе.
Лордотическая воздушная подушка
Надувная камера в столе поддерживает естественный изгиб поясницы и помогает нацелить воздействие на нужный диск.
Фиксация верхней части тела
Подмышечные упоры с регулировкой в четырёх направлениях, грудной ремень и натяжитель ремней надёжно удерживают торс, пока тяга приходится на таз.
Весы и автоматический расчёт
Платформенные весы передают вес пациента прямо в программу, и система предлагает максимальную и минимальную нагрузку.
Сенсорный компьютер и база пациентов
Протокол вводится на сенсорном экране, каждый сеанс сохраняется в базе и печатается на принтере для медицинской документации.
Монитор и наушники для пациента
Музыка, обучающие ролики или фильмы помогают расслабиться, а расслабление мышц — ключевое условие декомпрессии.
Кнопка безопасности и диагностика
Кнопка в руке пациента сразу сбрасывает натяжение до нуля. Встроенная диагностика постоянно отслеживает критичные подсистемы.

Показания

Кому показано лечение на DRX9000

По назначению производителя DRX9000 — основной метод лечения боли и нарушений функции у пациентов с выраженной болью в пояснице и ишиасом. Система предназначена для декомпрессии при компрессионных и дегенеративных поражениях позвоночника.

межпозвонковые грыжи поясничного отдела;
протрузии (выбухания) межпозвонковых дисков;
дегенеративные изменения дисков, остеохондроз;
фасеточный синдром;
ишиас и радикулит.

Методику применяют и в составе комплексного лечения, на этапе послеоперационной реабилитации, для реабилитации спортсменов, в санаторно-курортной практике и в профилактических целях при начальных стадиях остеохондроза.

Противопоказания по протоколу производителя: беременность; перенесённый спондилодез поясничного отдела; метастатический рак; тяжёлый остеопороз; нестабильный спондилолистез; свежий компрессионный перелом поясничного отдела ниже L1; дефект межсуставной части дуги; патологическая аневризма аорты; рак органов малого таза или брюшной полости; инфекции межпозвонкового пространства; тяжёлая периферическая нейропатия; гемиплегия, параплегия или когнитивные нарушения. Решение о лечении принимает врач по данным осмотра и МРТ.

Курс: не менее 20 сеансов по 30 минут за 6 недель: первые две недели ежедневно, затем две недели по три сеанса и далее по два сеанса в неделю. По решению врача число сеансов может быть увеличено.

Характеристики

Технические характеристики DRX9000

Габариты и масса

Длина × ширина × высота: 113 × 32,5 × 85,5 дюйма (≈ 287 × 83 × 217 см)
Масса: 1280 фунтов (≈ 581 кг)
Масса в упаковке: 1730 фунтов (≈ 785 кг), 4 ящика
Минимальная зона установки: 8 × 10 футов (≈ 2,4 × 3,0 м)
Рекомендуемая площадь кабинета: 15–20 м²

Рабочие параметры

Диапазон измеряемой тяги: 0–150 фунтов (0–68 кг)
Разрешение / точность измерения тяги: 0,1 фунта / 10%
Диапазон взвешивания пациента: 10–400 фунтов (5–181 кг), разрешение 1 фунт, точность 5%
Безопасная рабочая нагрузка стола: 400 фунтов (181 кг)
Зона лечения: сегменты L1-L2 — L5-S1
Предустановки угла тяги: 0°, 10°, 15°, 20°, 23°, 25°
Длительность сеанса: около 30 минут

Электропитание (исполнение 230 В)

Напряжение / частота: 220–240 В, 50–60 Гц
Максимальная мощность: 600 Вт
Включение: автоматический выключатель 15 А
ИБП: 1000 ВА, не менее 10 минут от батареи, заряд до 80% за 4,5 часа
Ток утечки: менее 500 мкА; сопротивление заземления менее 0,1 Ом
Электромагнитная совместимость: IEC 601-1-2

Источники: руководство оператора DRX9000 (64-0001, ред. C и D), спецификация габаритов Excite Medical. В русскоязычной справке ELTECH встречаются округлённые значения (259 × 81 × 220 см, около 700 кг); они расходятся со спецификацией производителя и не используются.

Комплект поставки

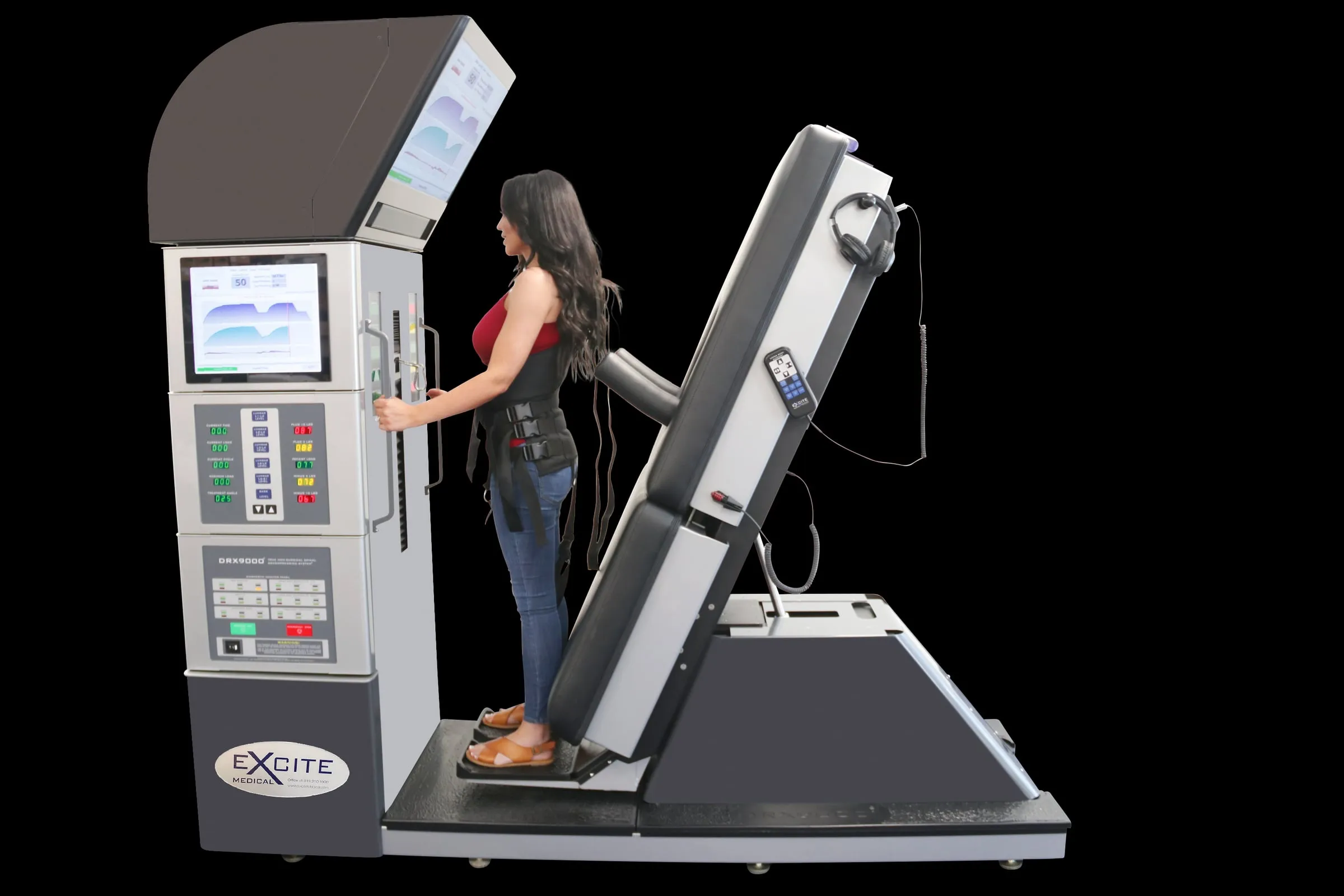

Что входит в поставку DRX9000

Система поставляется в четырёх ящиках:

компьютерная стойка DRX9000 и козырёк с монитором для пациента;
стол и рама стола, подмышечные упоры, поручень для пациента;
комплект грудных и тазовых ремней нескольких размеров;
подколенная опора и подушка под голову;
кнопка безопасности пациента и пульт оператора;
источник бесперебойного питания и кабель питания;
наушники, принтер с бумагой, USB-ключ;
чехол стойки, крепёж, руководство по эксплуатации.

Вместе с оборудованием ELTECH выполняет доставку до клиники, установку, диагностику и пусконаладку, медицинское обучение персонала и даёт 12 месяцев гарантии. В пакет документов входят копии регистрационного удостоверения и декларации о соответствии, паспорт изделия и инструкция по эксплуатации на русском языке.
